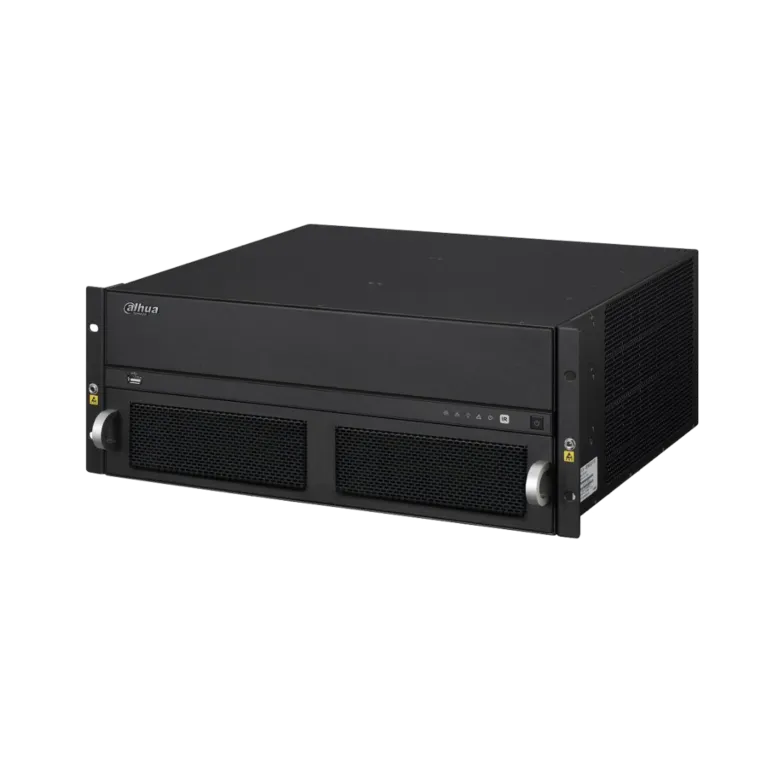

Dahua M70-4U-E Teknik Özellikleri
Sistem
İşlemciDört çekirdekli gömülü mikro işlemci
İşletim SistemiGömülü LINUX
Seri VersiyonuPCI-E
Slot12(2 Ana Board Slot, 10 Video ve Ses Fonksiyon Board’u)
Ana SistemGüç Modülü (yedek modül opsiyonel), ana kontrol board’u, kontrol board’u, PCI-E arka panel, akıllı sıcaklık kontrollü fan
Video Giriş KartıMaks. 10
Video Çıkış KartıMaks. 10
Video Girişi
M70 (DVI)
Arayüz4kanal DVI-I (HDMI & VGA konvertör ile)
Kodlama FormatıH.264/MPEG4
Kodlama Kapasitesi4Kanal@1080P, Destek Çözünürlük: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
M70 (HDMI)
Arayüz4 kanal HDMI
Kodlama FormatıH.264 / MPEG4
Kodlama Kapasitesi4 Kanal @ 1080P, Destek Çözünürlük: 1080P / 720P / UXGA / SXGA + / SXGA / XGA / SVGA / VGA
M70 (VGA)
Arayüz4Kanal VGA
Kodlama FormatıH.264 / MPEG4
Kodlama Kapasitesi4 Kanal @ 1080P, Destek Çözünürlük: 1080P / 720P / UXGA / SXGA + / SXGA / XGA / SVGA / VGA
M70 (CVBS)
Arayüz32Kanal BNC (1.0Vp-p, 75Ω)
Sinyal FormatıNTSC/PAL
Kodlama FormatıH.264/MPEG4
Kodlama Kapasitesi32Kanal@D1
Data Portları2 RS485 portu
M70 (HDCVI)
Arayüz 8 Kanal BNC (1.0Vp-p, 75Ω)
Sinyal FormatıHDCVI (ses/video/kontrol)
Kodlama FormatıH.264 / MPEG4
Kodlama Kapasitesi8 Kanal @ 1080P
M70 (HD-SDI)
Arayüz8kanal BNC (1.0Vp-p, 75Ω)
Sinyal FormatıHD-SDI, 1.485Gbps
Kodlama FormatıH.264/MPEG4
Kodlama Kapasitesi8kanal@1080P
Data Portları2 RS485 portu
Network Video
Kodlama FormatıH.264/MPEG4/ONVIF/PISA
Transfer ProtokolüTCP/UDP/RTP/RTSP/RTCP/DHCP
Desteklenen CihazlarIPC, DVR, NVR, NVS, Video Matrix
Video Çözünürlüğü1200MP / 800MP / 500MP / 300MP /

1080P / UXGA / 720P / D1 / HD1 / 2CIF / CIF / QCIF

Video Çıkışı
M70(DVI)
Decoding Kapasitesi8 Kanal @ 12MP (15 fps) / 8 kanal @ 4K / 32 kanal @ 1080P / 72 kanal @ 720P / 144 kanal @ D1
Arayüz4kanal DVI-D(HDMI konvertör ile)
H.2654 kanal @1080P H.265 decoding
Çözünürlük4000 * 3000 @ 15fps,

3840 * 2160 @ 30fps,

1920 * 1080 @ 60fps,

1280 * 1024 @ 60fps,

1280 * 720 @ 60fps,

1024 * 768 @ 60fps

Bölünmüş Ekran1/4/6/8/9/16/25/36
M70(HDMI)
Decoding Kapasitesi8 Kanal @ 12MP (15fps) / 8 kanal @ 4K / 32 kanal @ 1080P / 72 kanal @ 720P / 150 kanal @ D1
Arayüz6 kanal HDMI
H.26532 kanal @1080P H.265 decoding
Çözünürlük4000 * 3000 @ 15fps,

3840 * 2160 @ 30fps,

1920 * 1080 @ 60fps,

1280 * 1024 @ 60fps,

1280 * 720 @ 60fps,

1024 * 768 @ 60fps

Bölünmüş Ekran1/4/6/8/9/16/25/36
Depolama
M70(RAID Card)
Depolama2 adet SAS depolama cihazı, 48 adet 4TB HDD desteği
Arayüz2kanal mini SAS
RAIDRAID0/ RAID1/ RAID5/ RAID6/ RAID10
Matrix Switch
Video GirişAnalog Kamera, Dijital Camera, IPC, DVR, NVS, NVR vb.
IP HD Matrix Switch2048 IP giriş, 160 kanal@1080p, 320 kanal@720p, 640 kanal@D1
Video-Wall
SplicingVideo-wall splicing (maks. 60 LCD görüntü)
Video-WallDestek Splicing Zoom/Merge/Roam/ Overlay
Giriş KaynağıHD/SD, Dijital/Analog
Çıkış PortuDVI-D / HDMI
Kontrol ModuPC client /Lokal Menü/ Network Keyboard/IPAD
Network
Arayüz6 adet RJ-45 portu (10/100 / 1000M), anakartta 2, kontrol panosunda 4 adet
Serial Port4 RS232 portu (4 RJ45), konsol ve kontrol için

1 RS485 portu

USB3 USB2.0, 1 USB3.0
Çevre Koşulları
Güç Kaynağı100 ~ 120V AC, 200 ~ 240V AC
Güç Tüketimi≤600W
Çalışma Koşulları-10 ° C ~ + 50 ° C /% 10 ila% 90 RH / 86 ~ 106 kpa
Boyut4U, 482.6mm x 496mm x 177.8mm
Net Ağırlık≤25Kg
